ТХА(К) 9419


Продукция > Измерения температур, разности температур, параметров тепловых потоков > ТХА(К) 9419

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые бескорпусные ТХА(К) 9419

Назначение:

для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью не более 80%.

Пример записи при заказе:

«Преобразователь термоэлектрический ТХA 9419.029-22»

«Преобразователь термоэлектрический ТХК 9419.029-45»


По заявке потребителя возможно изготовление бус КВПТ длиной 10 мм.

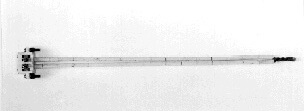

Рис 1 Рис 2



  ТХ(К)А 9419 ТХК(L) 9419
Диапазон измеряемых температур, °C 40…+1000 40…+600
Номинальная статическая характеристика(НСХ) ХА(К) ХК(L)
Класс допуска 2
Показатель тепловой инерции,с 20
Защищенность от пыли и воды IP00
Герметичность к измеряемой среде -
Материал защитной арматуры бескорпусные (корунд КВПТ)
Изоляция рабочего конца +
Материал электродов см. таблицу исполнений
Климатическое исполнение У3, Т3



Конструктивное исполнение l, мм L, мм Масса, кг Класс допуска НСХ Рис. Материал электродов Диапазон измеряемых температур,°С
029-22 1000 1180 0,167 2 ХА(К) 1 Проволока ДКРХМ 1,2 -40…+1000
-23 1250 1430 0,202
-24 1600 1780 0,263
-25 2000 2180 0,327
-26 2500 2680 0,407
-27 3150 3330 0,511
-28 3550 3730 0,574
-29 4000 4180 0,646
-30 4500 4680 0,726
-31 5000 5180 0,806
-32 5600 5780 0,902
-33 6300 6480 1,014
-34 7100 7280 1,141
-35 8000 8180 1,285
-36 9000 9180 1,445
-37 10000 10180 1,604
-38 11200 11380 1,796
-39 12500 12680 2,002
-40 14000 14180 2,243
-41 16000 16180 2,562
-42 18000 18180 2,882
-43 20000 20180 3,201
030-77 320 - 0,095 2 Проволока ДКРХМ 3,2
-78 400 0,117
-79 500 0,142
-80 630 0,178
-81 800 0,22
-82 1000 0,273
-83 1250 0,337
-84 1600 0,429
-85 2000 0,531
-86 2500 0,662
-87 3150 0,832

Сделать заказ и запросить дополнительную информацию по ТХА(К) 9419 Вы можете здесь.
