Методика измерений

Функционирование расходомера-счетчика электромагнитного основано на создании электродвижущей силы индукции. Электромагнитная индукция возникает в объеме жидкой среды, которая движется в магнитном поле и способна пропускать электрический ток. ЭДС рассчитывают с учетом скорости потока, коэффициента пропорциональности, расстоянием между электродами и площадью сечения расходомера.

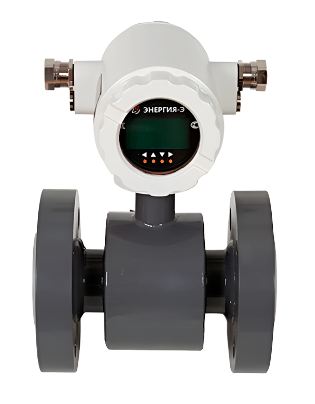

Устройство расходомера Энергия-Э

Прибор состоит из первичного электромагнитного и вторичного измерительного преобразователей (ВП). Расходомер «Энергия-Э» относится к компактным установкам. ВП крепятся к каналу первичного преобразователя (ППР) с применением кабельных линий связи. Вторичный преобразователь питает ППР, управляет процессом измерений, сохраняет и передает информацию на пункт контроля.

Преимущества данного оборудования

Отметим главные достоинства расходомера учета жидкости электромагнитного:


• Измеряет все производственные электропроводящие жидкости, а также пульпу и шлам;
• При измерениях отсутствуют потери показателей давления за счет отсутствия гидравлического сопротивления внутри проточного канала;
• Наблюдается широкий диапазон измерений при диаметре преобразователя от 4 до 2000 мм.;
• Температура, давление, плотность жидкости не влияют, или влияют незначительно на результаты измерений.

К немаловажным плюсам, относится простая конструкция оборудования, в которой отсутствуют движущиеся элементы. Это позволяет измерять расход жидкостей любых степеней загрязнения, в которых присутствуют твердые элементы. Приборы эксплуатируются 12—15 лет, на протяжении всего срока работы выдают результаты измерений с точностью до 0,2%.

Электромагнитный расходомер Энергия-Э с керамической футеровкой

Возможно производство данного электромагнитного расходомера c керамическим покрытием для агрессивных сред. Он способен долговременно и стабильно точно (погрешность до 0,5%) проводить измерение агрессивных и высоко абразивных жидкостей, объемного дозирования добавок, измерение пульпы, даже в условиях сильного грохота пульпы. Счетчики, покрытые высокотехнологичным керамическим материалом, устойчивы к воздействию химических веществ, нечувствительны к колебаниям температур, истиранию, коррозии.

С помощью данного расходомера в исполнении для агрессивных сред (с керамическим покрытием) часто измеряют:

• Пульпы и шламы с содержанием твердого в среде до 60%;
• Кислоты и щелочи;
• ЖОУ;
• Химикаты;
• Суспензии и пасты;
• Сточные воды.

Технические характеристики

Диапазон значений Ду трубопровода	DN2.5...DN2000
Направление потока	прямое, реверсивное
t° контролируемой жидкости	от -30°C до +150°C
Давление в трубопроводе	от 1 до 4 МПа (до 32 МПа)
t° окружающей среды	от -40°C до +60°C (до -70 °С)
Степень защиты	IP65-IP68
Тип взрывозащиты	1Exd[ib]IICT6...T3 Gb X
Питание	24 В (постоянный ток), 220 В (переменный ток), автономное питание (от батареи)
Выходные сигналы	импульсный, токовый 4-20 мА, RS-485 Modbus (Profibus DP, Profibus PA), Foundation Fieldbus, HART
Межповерочный интервал	5 лет
Срок службы	не менее 15 лет

Класс точности
Cпециальное исполнение	±0.2%
От диаметра DN6 до DN300	±0.3%
Базовое исполнение	±0.5%
