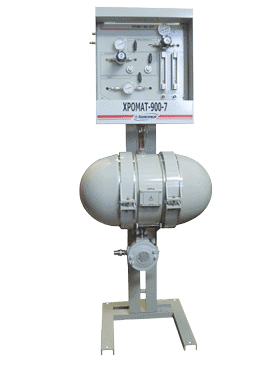

Промышленный газовый хроматограф ХРОМАТ - 900 - 7

Предназначены для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 - С5 и С6+высшие, содержащихся в газе горючем природном в соответствии с ГОСТ 31371.7-2008 “Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности методики выполнения измерения молярной доли компонента”.

Область применения: подразделения ОАО “Газпром” (газотранспортные, газовые магистрали, газодобывающие, газораспределительные, газопотребляющие и газоперерабатывающие организации), в том числе при коммерческих расчетах между хозяйствующими субъектами.

Тип хроматографа - стационарный

Режим работы - непрерывный

Режим измерения - циклический

Исполнение - взрывозащищенное, маркировка взрывозащиты “1Exd[ib]IICT4X”

По числу каналов формирование аналитической информации - одноканальный

Тип используемых детекторов: ДТП (детекторы по тепло-проводности), ЭХД электрохимический детектор)

Состав хроматографа: блок аналитический (БА), блок подготовки газов (БПГ), блок баллонный (ББ).

Основные технические характеристики

Характеристики	Значение	Примечание
Максимальное число детекторов	2
Время выхода на режим, мин, не более	120
Расход газа-носителя, мл/мин, не более	2 - 40	способ установки расхода газа-носителя и расхода анализируемого газа – автоматический
Расход анализируемого газа, мл/мин, не более	50
Пределы детектирования: по каналу с ДТП по пропану, г/см³, не хуже	3х10^-9
Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), %	± 0,5
Температура окружающей среды, ⁰С	от +1 до +50
Напряжение питания, В	230⁺²³_-46
Потребляемая мощность, ВА, не более	170 60	в режиме прогрева (выход на режим) в номинальном режиме
Степень защиты от внешних воздействий	IP54
Тип газа-носителя	гелий газообразный
Габаритные размеры, мм, не более: блок аналитически (БА) блок подготовки газа (БПГ)	650х630х425 520х510х370	модульная разборная конструкции
Масса, кг, не более блок аналитически (БА) блок подготовки газа (БПГ)	60 30
Длина линии связи между хроматографом и ПЭВМ, м, не менее: при соединении по интерфейсу RS-485 по сети Ethernet (электрический кабель)	1000 80
Проток обмена с внешним оборудованием	MODBUS RTU

Программное обеспечение хроматографа позволяет на основе результатов измерения молярной доли компонентов, приведенный к стандартным условиях, выполнять расчет физико-химических показателей газа горючего природного - теплоты сгорания, плотности, относительной плотности и числа Воббе приведенных к стандартным условиям сгорания в соответствии с ГОСТ 31369-2008.

Диапазоны измерения молярной доли компонентов горючего газа природного и пределы абсолютной погрешности

Наименование компонента	Диапазон измерений молярной доли компонента ГГП, молярная доля, %	Пределы допускаемой абсолютной погрешности D(х) ¹⁾ , молярная доля, %
Метан	40 – 99,97	– 0,0187·х + 1,88
Этан	0,005 – 15,0	0,04·х + 0,00026
Пропан	0,005 – 6,0	0,06·х + 0,00024
Изобутан	0,005 – 4,0	0,06·х + 0,00024
н–Бутан	0,005 – 4,0	0,06·х + 0,00024
Изопентан	0,005 – 2,0	0,06·х + 0,00024
н–Пентан	0,005 – 2,0	0,06·х + 0,00024
Неопентан	0,005 – 0,05	0,06·х + 0,00024
Гексаны (С₆₊)	0,005 – 1,0	0,06·х + 0,00024
Диоксид углерода	0,005 – 10,00	0,06·х + 0,0012
Азот	0,005 – 15,0	0,04·х + 0,0013
Кислород	0,005 – 2,0	0,06·х + 0,0012
¹⁾ граница абсолютной погрешности при доверительной вероятности р=0,95, в процентах, соответствует расширенной абсолютной неопределенности U(х) при коэффициенте охвата К=2 ²⁾ углеводороды, более тяжелые, чем н-пентан, рассматриваемые как единый «псевдокомпонент» С6+высшие, измеряют как один компонент со свойствами н-гексана х – значение молярной доли компонента ГГП, %

Достоинства

- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371 - 2008, ГОСТ 31369 - 2008);

- минимальный расход анализируемого газа и газа-носителя;

- взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть;

- наличие пульта контроля, обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа и имеющего взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6, без применения ПЭВМ;

- автоматическая градуировка хроматографа;

- возможность работы в полевых условиях при установке в термостатированный шкаф (поставляется по отдельному заказу);

- осуществление связи между хроматографом и ПЭВМ до 1000 метров, при соединении по интерфейсу RS485;

- возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток;

- обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК;

- аттестованное программное обеспечение.

Комплект поставки

Хроматограф в составе БА и БПГ, программное обеспечение для ПЭВМ, методика поверки, руководство по эксплуатации, руководство оператору, комплект монтажных частей и принадлежностей.

По отдельному заказу поставляется:

- комплект поверочных газовых смесей;

- баллоны с газом носителем, вспомогательным газом;

- стойка баллонная;

- пульт контроля ИБЯЛ.422411.005-01;

- линия транспортирования пробы и устройства пробоподготовки;

- ПЭВМ;

- средства поверки (ГСО-ПГС);

- термостатированный шкаф.
