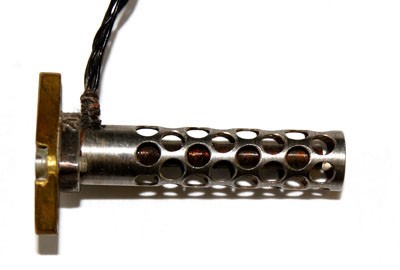

Датчик температуры ТП 227
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.227 ТУ)
Предназначен для измерения температуры криогенных жидкостей и их паров, а также газов. Чувствительный элемент термометра – платиновая проволока диаметром 50 мкм, намотанная бифилярно в виде плоской спирали на покрытую изоляционным лаком стальную трубку, которая укреплена на корпусе из нержавеющей стали. К чувствительному элементу припаяны токовыводы, с помощью которых он соединен с проводами кабеля термометра. Обмотка чувствительного элемента и токовыводы защищены от воздействия среды изоляционным лаком. От механических воздействий чувствительный элемент защищен гофрированным кожухом, укрепленным в корпусе термометра. Термометр устанавливается на изделии при помощи кронштейна на двух винтах М3.
| ТП 227 | ТП 227−01 | ТП 227−02 | ТП 227−03 | |
| Диапазон измерения, °С | -260 ÷ +300 | |||
| Сопротивление, при 0°С, Ом | 25 ± 0,25 | 46 ± 0,25 | 100 ± 0,25 | 500 ± 0,25 |
| Температурный коэффициент сопротивления, не менее, 1/град.* | 0,00391 | |||
| Погрешность, °С | 2,0 | |||
| Показатель термической инерции, с, не более | 3 | |||
| Ресурс работы, ч: - при температуре 50 °С, ч - в диапазоне температур от 0 до 120 °С, ч - в диапазоне температур от 13 до 300 °С, ч - при температуре 200 °С, ч, не менее - при температуре 300 °С, мин, не менее |
165000 15000 5000 100 10 |
|||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |||
| Длина кабеля, мм | 150 ± 10 | |||
| Соединитель (разъём) | свободные концы | |||
| Схема подсоединения | четырехпроводная | |||
| Габаритные размеры, мм | Ø 7х30 | |||
| Масса, г, не более | 60 | |||
