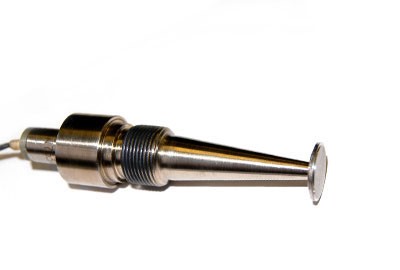

Датчик температуры ТП 198

ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.198 ТУ)

Предназначен для измерения температуры криогенных жидкостей и их паров. Чувствительный элемент термометра –платиновая проволока диаметром 50 мкм, намотанная бифилярно в виде плоской спирали. Материал корпуса - сталь 12Х18Н10Т. Установка термометра на изделие производится в специальный штуцер с резьбой М16х1-6g. Модификации ТП 198 – 06…ТП 198 – 17 отличаются от остальных наличием контровочного отверстия. Термометр имеет восемнадцать модификаций.

  ТП 198
− 01
− 02
− 12
− 13
− 14
− 03
− 04
− 05
− 15
− 16
− 17
− 06 − 07 − 08 − 09 − 10 − 11
Диапазон измерения, °С -260 ÷ +180
Сопротивление, при 0°С, Ом 100 ± 0,15 500 ± 1,00 17 ± 0,15 25 ± 0,25 34 ± 0,25 46 ± 0,15 53 ± 0,15 60 ± 0,25
Температурный коэффициент сопротивления, 1/град* 0,00391
Погрешность, °С 0,1 ÷ 0,9
Показатель термической инерции, с, не более 3
Ресурс работы, ч 15000
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Длина кабеля, мм 250 ± 10
Соединитель (разъём) свободные концы
Схема подсоединения четырехпроводная
Длина погружаемой части, мм /масса, г
ТП 198, −03, −12, −15
ТП 198 –01, −04, −13, −16
ТП 198 –14
ТП 198 –02, −05…−11, −17

30/58

40/63

56/74

56/74
Диаметр погружаемой части, мм 20
Длина кабеля, мм 250 ± 10
Масса, г, не более 60

Датчик температуры ТП 175


Сделать заказ и запросить дополнительную информацию по ТП 198 Вы можете здесь.
