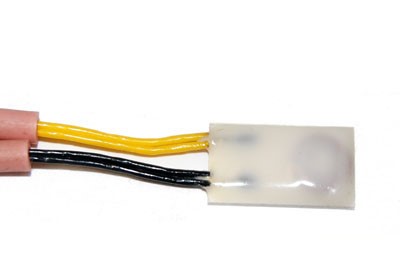

Датчик температуры ТМ 221

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.221 ТУ)

Предназначен для измерения температуры металлических и оптических поверхностей с радиусом двойной кривизны, больше или равных 6 и 30 мм, а также цилиндрических и конических поверхностей с радиусом кривизны, больше или равным 20 мм. Термометр ТМ 221-03 предназначен для измерения температуры поверхностей, подвергающихся прямому воздействию солнечной радиации. Чувствительный элемент термометров изготовлен из медной проволоки диаметром 50 мкм, намотанной виток к витку в виде плоской спирали и закреплен на пластине из ситалла. Чувствительный элемент термометра ТМ 221-03 для защиты от солнечного излучения заклеен металлизированной пленкой. Термометр имеет четыре модификации.

  ТМ 221 ТМ 221-01 ТМ 221-02 ТМ 221-03
Диапазон измерения, °С -50 ÷ +200 +15 ÷ +25
Сопротивление, при 0°С, Ом 100±0,45 53±0,45 200±0,80
Температурный коэффициент сопротивления, 1/град 0,00428
Погрешность, °С 0,1 ÷ 0,5
Показатель термической инерции, не более, с 1
Ресурс работы, ч
- при температуре (-50 ÷ +200) °С и вибронагрузках, не менее
- при температуре(0 ÷ +50)°С
- при температуре 35 °С

3,3
3000
18000

2160
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Соединитель (разъём) свободные концы, медь, сечением 0,55 мм2
Схема подсоединения четырехпроводная
Габаритные размеры, мм 10 х 6 х 2
Длина кабеля, мм 150
Масса, не более, г 1,0
