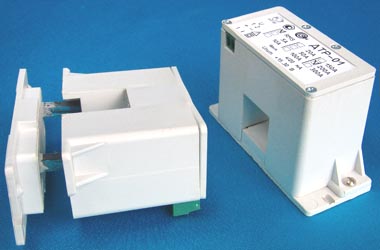

Разъемный датчик измерения переменного тока ДТР-01

Датчики (измерительные преобразователи) предназначены для бесконтактного измерения переменных токов без разрыва цепи

Разъемные датчики тока ДТР-01 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 5А до 300А.

Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Датчик может крепиться на DIN-рейку при помощи промежуточной планки.

Основные технические характеристики:
Характеристика ДТР-01 (5А, 10А, 20А, 50А) ДТР-01 (100А, 150А, 200А, 300А)
Диапазон измеряемых токов, А 0...5; 0...10; 0...20; 0...50 0...100; 0...150; 0...200; 0...300
Допустимая перегрузка по измеряемому току, разы 1,5
Диапазон рабочих температур,°С -20 … +80
Основная приведенная погрешность, не более, % 1,5
Нелинейность выходной характеристики, не более, % 0,1
Выходной сигнал при номинальном измеряемом токе, мА 4/20
Коэффициент передачи 1:4000
Полоса пропускания, Гц 50
Источник питания, В +8 … + 30
Диаметр отверстия под токовую шину, мм прямоугольное отв. 20х20
Габаритные размеры, мм 85х56х35
Масса, г 130

Сделать заказ и запросить дополнительную информацию по ДТР-01 Вы можете здесь.
